BR-2型增强防水剂

掺入水泥中用于喷射混凝土、压治涌水和防水砂浆抹面

　　　　　　　　　　　　　　获国家发明专利（专利号：）

　　BR-2型增强防水剂是以多种超细矿物外加剂、无碱速凝剂、高分子化学外加剂为主要成分，辅以高分子改性剂而成的高效复合外加剂，在满足喷射混凝土速凝要求的同时，还能改善和提高喷射混凝土的综合性能。具有无碱速凝、提高后期强度、降低回弹率、减少粉尘、粘聚性能好、一次喷层厚、密实防水抗渗、减少开裂、抗化学侵蚀、耐久性好等特点。其组分中无氯盐，不锈蚀钢筋，绿色环保。

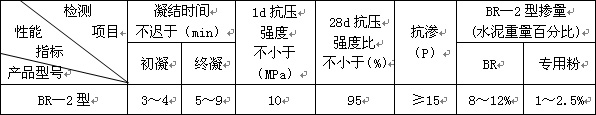

     BR—2型增强防水剂性能指标        （表五）

（一）锚喷治水支护施工方法、支护特点及注意事项

1、施工方法
　　BR—2型防水剂用于锚喷治水支护工程，可治理顶板、立邦每平方米淋水量2m3/h的工程。
　　（1）采用“疏—喷—堵—复喷”的方法进行治理。
　　（2）喷射混凝土的材料配合比：水泥∶渣末＝1∶3或水泥∶砂∶细石子＝1∶2∶2（BR—2型防水剂掺量按表五）
　　（3）厚度：淋水区段第一次5cm，第二次10cm，一般情况15cm，控制水灰比。

2、支护特点
　　掺BR—2型喷射混凝土，水化物呈胶体状，增加了粒子粘结力，呈团粒喷出，粉尘降低45%，提高了作业现场能见度，减少回弹率50%；喷层粘结牢固，构件光洁密实，增加抗压强度，提高抗渗指标，整体构件达到治防结合的效果，解决了掺速凝剂锚喷在淋水段无法作业及损失抗压强度的通病，首创了融治水与支护为一体的锚喷治水的独特工艺。

3、注意事项

　　（1）专用粉是调节凝结时间的主料，使用时不得超2.5%；专用粉和速凝剂不得同时使用。
　　（2）淋水PH值小于7的特殊工程，适当调整专用粉掺量。
　　（3）BR—2型两种包装，BR型为25kg袋装，专用粉为40kg袋装。

（二）压治涌水施工方法与注意事项

　　1.清理污垢，把涌水点或裂隙边沿清理干净。如涌水量大而带细砂涌出，则先挖水窝，设泵强排涌水，采用疏排封压、填边逐展、集压普封的方法封水。
　　2.先用BR—2型干混料打好涌水孔周边混凝土，待24h后再封涌水点。
　　3.计算好封水窝用料，混合料干拌均匀后快速填入，也可边填边打，打实即封住涌水。
　　4.压治涌水混合料配合比：水泥∶砂∶石子＝1∶2∶3（BR—2型防水剂掺量按表五）
　　5.周边混凝土厚度应不低于30cm，防止薄弱处再出现涌水。
　　6.涌水量超出50m 3/h，除应用上述方法外，把涌水眼挖成深1m的钉子状，先边后眼干法封堵治理。
　　7.拌制好的干混料，应立即使用，存放时间不得超过一小时。
　　8.注意防护，防止人为破坏构件。

（三）防水砂浆抹面治理地下工程渗漏施工方法与注意事项

　　1.应先清理、凿毛原工作面；查出水源，适度凿深。
　　2.用水清洗、湿润整个工作面。
　　3.BR型防水砂浆抹面，采用分层施工的方法，水灰比宜小，接茬错开。
　　BR—2型防水砂浆材料配合比：水泥∶砂∶BR-2型=100:250:13
　　4.渗水处采用BR—2型干混料压治处理，BR—2型干混料配合比：水泥∶砂∶BR-2型=100:100:13
　　5.整个工程抹完后，再采用BR—1型干混料封堵水眼。
　　6.最后进行整体抹面，表面收平压光。厚度应达到2～3cm。完工后，养护7d。
　　7.此类工程，必须整体处理，千万不可局部施工。
　　8.采用本剂配制的砂浆，抗压强度提高10～20%，抗渗标号大于P15。
